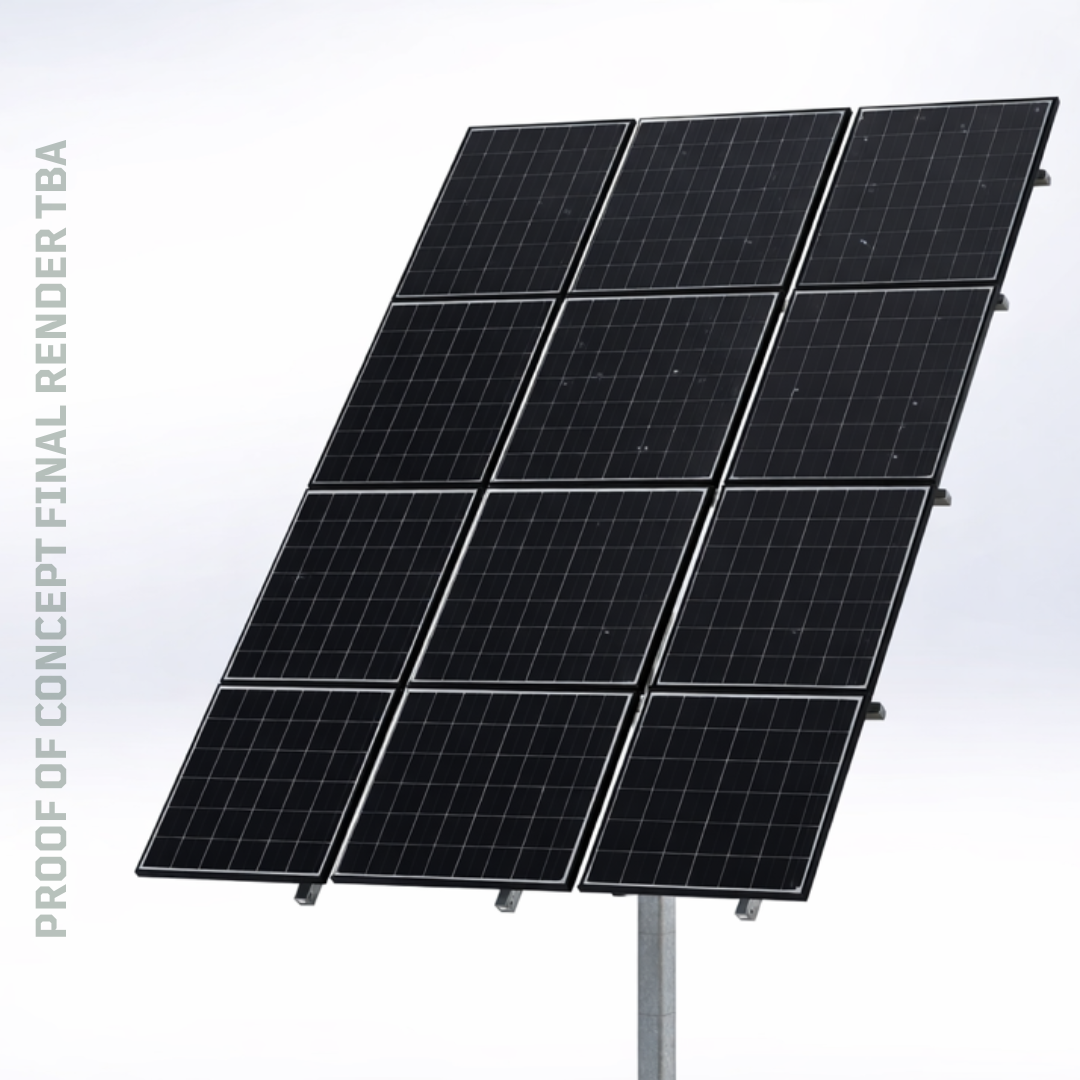

Kit de montage sur poteau réglable PM-81012 pour panneaux solaires de 8, 10 ou 12 pouces - Poteaux inclus

Kit de montage sur poteau réglable PM-81012 pour panneaux solaires de 8, 10 ou 12 pouces - Poteaux inclus

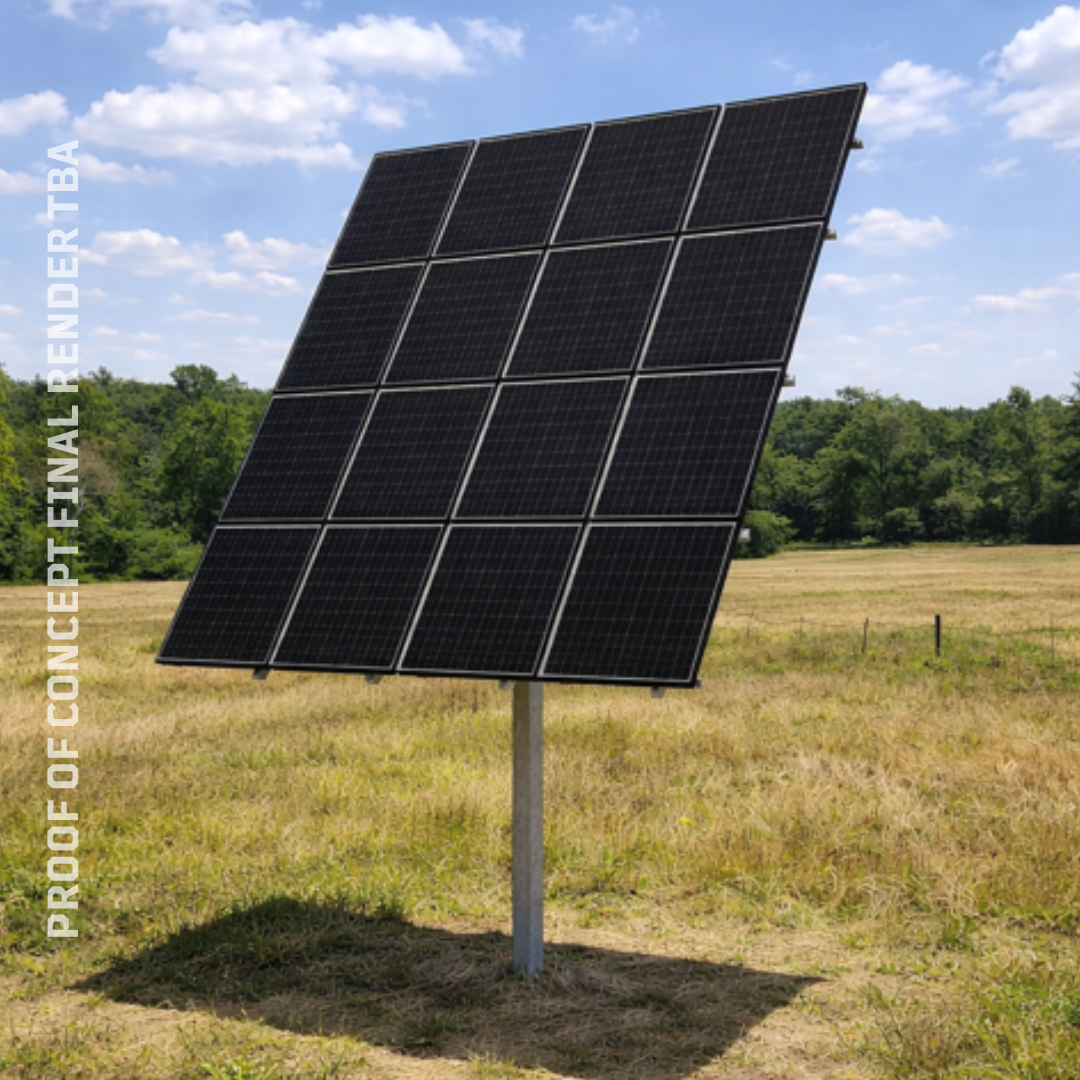

Le kit de montage sur poteau réglable PM-81012 permet d'installer vos panneaux solaires au sol, de manière propre et facile d'accès, grâce à son inclinaison réglable pour une performance optimale toute l'année. Il est idéal pour les chalets, les maisons autonomes et les sites isolés où l'espace disponible sur le toit, l'orientation ou l'ombrage rendent le montage sur toit moins pratique.

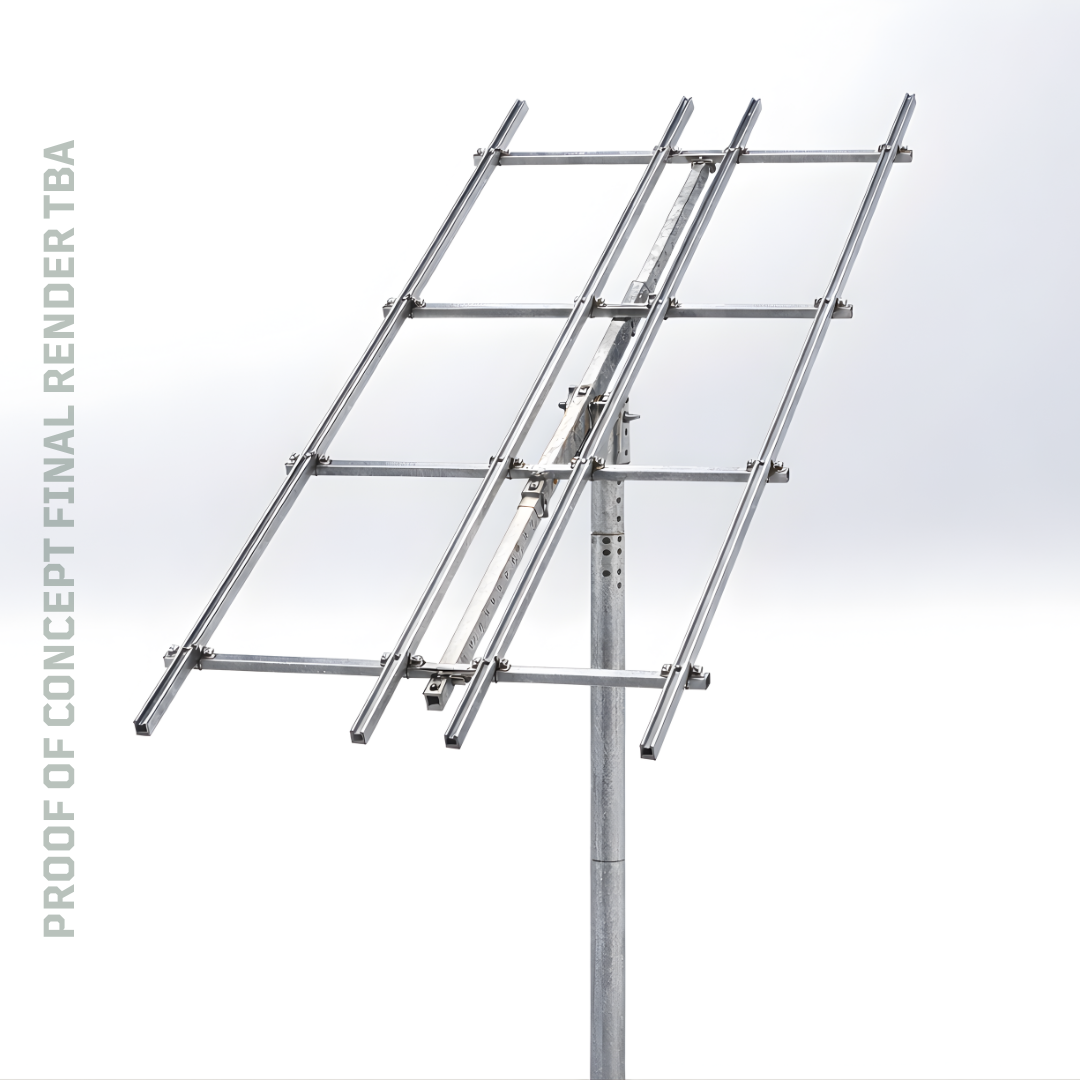

Ce kit utilise des rails et des fixations multipoints Pegasus Solar pour minimiser le nombre de pièces et simplifier l'installation. La structure en acier galvanisé et les poteaux sont conçus pour être scellés dans le béton, garantissant ainsi une installation durable et robuste. Des trous de réglage en hauteur sur le poteau permettent d'ajuster précisément la hauteur et l'inclinaison des panneaux. L'ensemble est livré dans une caisse pour faciliter le transport et la mise en place.

Caractéristiques principales

Capacité du panneau : configurable pour 8, 10 ou 12 modules solaires

Formats de modules : Compatible avec les panneaux encadrés courants de 54, 60 et 72 cellules

Éléments inclus : Structure et poteaux en acier galvanisé fournis dans le kit

Inclinaison réglable : Réglage manuel de la hauteur et de l’inclinaison à l’aide des trous pré-percés dans le poteau

Système de montage simplifié : rails Pegasus Solar avec pinces multi-positions faisant office de pinces centrales et d’extrémités pour les cadres de 30 à 40 mm

Câblage propre : le système de rails prend en charge la mise à la terre intégrée et la gestion des câbles pour un cheminement de câbles soigné.

Expédition en caisse : Livré dans une caisse autonome pour une protection optimale pendant le transport et une manutention facilitée sur site.

⸻

Structure et matériaux

Structure et poteaux : Acier galvanisé pour une résistance à la corrosion en extérieur

Style de fondation : Conçue pour être encastrée dans le béton

Type de fixation : Fixation sur poteau avec réglage manuel de l’inclinaison et de la hauteur via des trous pré-percés dans le poteau

Quincaillerie : Boulons de structure, colliers de serrage et accessoires de rail adaptés au système de rails Pegasus et Multi Clamp.

⸻

Meilleures pratiques en matière de fondations et d'installation

Ces bonnes pratiques contribuent à établir des bases solides et conformes aux normes. La conception finale doit toujours respecter les codes locaux et, le cas échéant, faire appel à un ingénieur en structure.

Enrobage dans le béton :

Profondeur d'encastrement : Environ 183 cm (72 pouces) de poteau sous le niveau du sol dans le béton

Diamètre du trou : environ 40 pouces, compatible avec une base de fondation Bigfoot et un tube de coffrage.

Béton : 2500 psi ou plus, en pente s'éloignant du poteau pour permettre l'écoulement.

Pratiques recommandées :

Sonotube : Utilisez un sonotube de taille appropriée pour éviter l’érosion du sol.

Préparation du fond : Déposer une couche de 5 à 10 cm de gravier concassé de 2 cm au fond du trou.

Étaiement : Étayez le poteau d'aplomb avant de couler le béton.

Ajustements de profondeur : Augmentez la profondeur du trou d’environ 15 cm pour chaque tranche de 30 cm de hauteur de poteau au-delà des valeurs indiquées dans le tableau de votre conception.

Ingénierie : Si la hauteur du poteau dépasse de plus de 60 cm les valeurs de conception, consultez un ingénieur civil ou en structure connaissant bien les caractéristiques du sol local.

Temps de prise : Laisser le béton durcir pendant au moins 24 heures avant d’installer les rayonnages.

Là où le béton est déjà en place, vous pouvez percer, fixer chimiquement et encastrer la plaque ou le poteau dans la fondation existante en suivant les instructions du fabricant concernant l'ancrage.

⸻

Comprend

Structure du rack : Rack à montage sur poteau réglable dimensionné selon le nombre de panneaux choisi (8, 10 ou 12 modules)

Poteaux : Poteaux et éléments de structure en acier galvanisé

Système de montage : Rails solaires Pegasus dimensionnés selon la configuration

Colliers et visserie : Colliers multi-positions Pegasus et visserie de montage requise

Emballage : Expédition en caisse pour une protection optimale et une manutention organisée sur site

⸻

Compatibilité et notes

Épaisseur du cadre : Conçue autour de la gamme de pinces multi-positions Pegasus pour les modules de 30 à 40 mm d’épaisseur

Panneaux : non inclus, support et poteaux uniquement

Installation : Les travaux de fondation et de structure doivent être réalisés par un installateur ou un entrepreneur qualifié, conformément aux normes de construction locales.

⸻

Garantie

Rayonnage et structure : garantie limitée de 10 ans sur les composants du rayonnage et des poteaux
